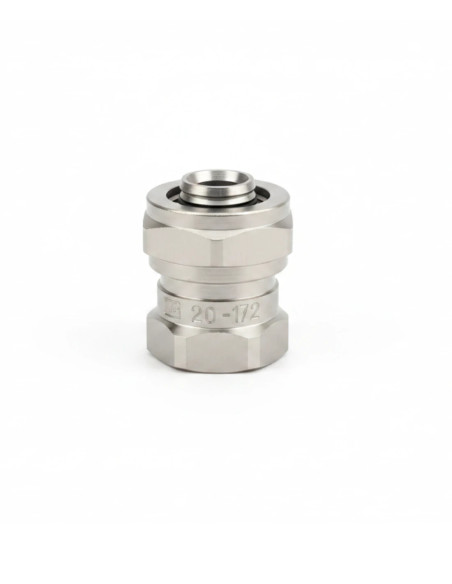

رابط توپیچ کوپلی 1/2*20

رابط توپیچ کوپلی 1/2×20 نیوپایپ یکی از پرمصرف‌ترین قطعات انتقالی در تأسیسات ساختمان است. این محصول نقش یک پل میان سیستم لوله‌کشی مدرن پنج‌لایه و قطعات مکانیکی رزوه‌ای را ایفا می‌کند.

مشخصات فنی

• نام محصول: رابط توپیچ (رزوه داخلی) کوپلی 20 × 1/2 اینچ
• برند: نیوپایپ
• سایز اتصال لوله: ۲۰ میلی‌متر (کوپلی)
• سایز رزوه: ۱/۲ اینچ (رزوه داخلی مادگی)
• جنس بدنه: آلیاژ برنج با آبکاری نیکل
• نوع لوله سازگار: لوله پنج‌لایه PEX-AL-PEX سایز ۲۰
• حداکثر دما: ۹۰ درجه سانتی‌گراد
• حداکثر فشار: ۱۰ بار
• استاندارد: دارای تأییدیه استاندارد ملی ایران و ایزو

کاربرد

این رابط در مواردی که نیاز به تبدیل سیستم لوله‌کشی پنج‌لایه به اتصالات رزوه‌ای وجود دارد، به کار می‌رود. بیشترین کاربرد آن در اتصال لوله ۲۰ به خروجی پکیج‌ها، اتصال به کلکتورهای رزوه‌ای، شیرآلات دارای رزوه نری و یا اتصال به لوله‌های گالوانیزه و فلزی قدیمی سایز ۱/۲ اینچ است.

نکات نصب و نگهداری

1. پخ‌زنی لوله: قبل از جا زدن لوله ۲۰ در بخش کوپلی، حتماً از کالیبراتور استفاده کنید تا دهانه لوله گرد شده و لبه‌های تیز آن باعث پاره شدن اورینگ‌های رابط نشود.
2. آب‌بندی رزوه: در قسمت توپیچ (رزوه داخلی)، حتماً از نوار تفلون، کنف یا خمیر لوله‌کشی مرغوب برای اتصال به قطعه نری استفاده کنید.
3. سفت کردن صحیح: مهره کوپلی را تا حدی سفت کنید که اتصال محکم شود؛ از وارد کردن فشار بیش از حد که منجر به بریدن رزوه یا آسیب به حلقه چنگکی می‌شود خودداری کنید.
